在复杂高边坡工程中由于依附自然形成不规则的山体，增添了边坡支护设计环节的难度；传统的二维设计较难对坡度衔接处与山体大跨度转角处进行精准表达，常常导致复杂局部无法按图施工情况发生。BIM技术具备较好的三维可视化呈现性，针对复杂节点可提前进行方案模拟，从而进行精准预判优化设计，提升施工环节的效率与工程质量。

本文从BIM建模应用角度出发，详细介绍复杂高边坡BIM建模的步骤与方法，其中包含（边坡支护单元模块）参数化族的创建、常规边坡、复杂边坡的创建，希望能为读者解决实际问题。

一、（边坡支护单元模块）参数化族的创建

1.构建逻辑

复杂高边坡为了贴合山体，边坡面为不规则体，其类似建筑中幕墙工程，建模思路为建立贴合真实山体的体量面，基于体量面进行幕墙贴图完成模型的创建。

2.参数化族创建

在revit中新建（幕墙嵌板）族，操作原理与常规参数化族类似，其中四个边界宽度按实际格构梁宽度一半设置，锚杆统一设置为左上方，长度设置参数实现末端可调整。

二、常规边坡创建

1.建立体量面

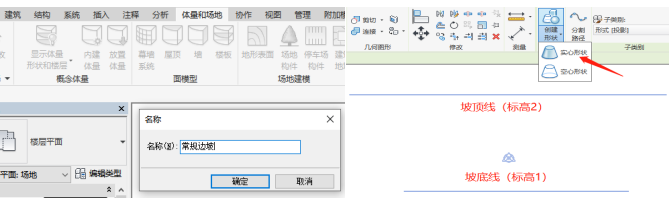

在revit中新建内建体量，通过标高拾取绘制常规边坡的坡底线与坡顶线，同时选择两个线段创建实体。

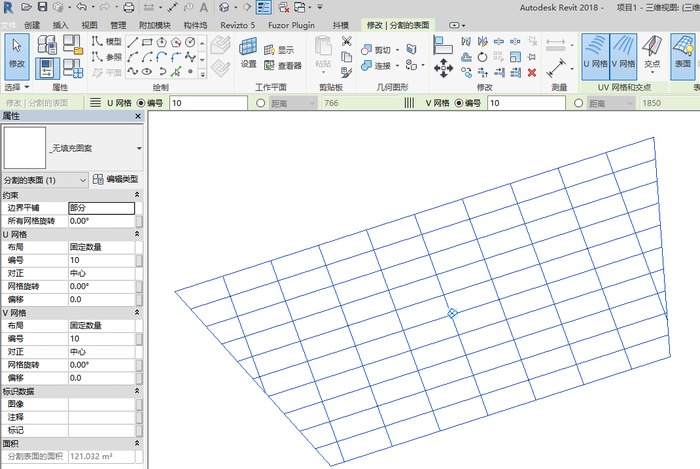

接着我们在三维中选中此段边坡体量进行分割表面，在左侧的属性栏中可以对其分割的U、V表面进行按照固定数量、固定距离、最大、最小间距进行控制，同时可以调整该网格的角度。

2.添加边坡单元实例

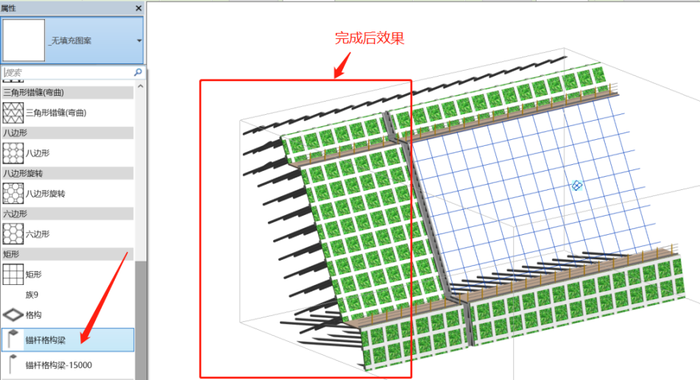

首先将步骤（一）中创建好的参数化族载入到项目中，选中已经分割好表面的边坡体量，在左侧的属性栏最上方的下拉列表中找到载入的族即可完成边坡支护创建。

三、复杂边坡模型创建

1.创建异形楼板

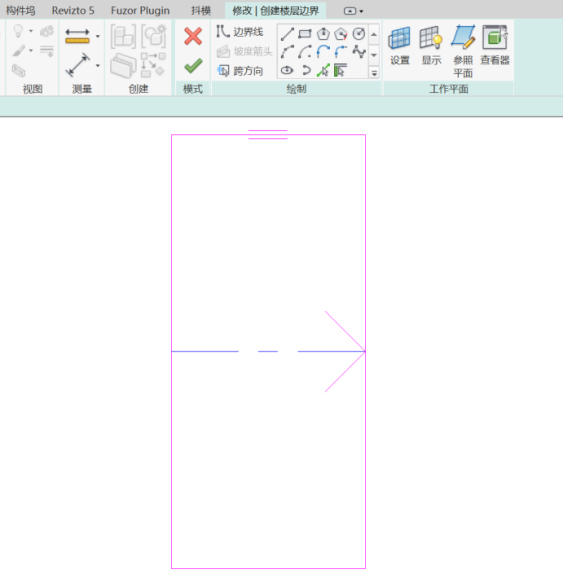

复杂边坡模型创建这里提供一种基于楼板转换的方法，首先根据边坡图纸中的一段复杂边坡边界，绘制一个矩形楼板并定义坡度。

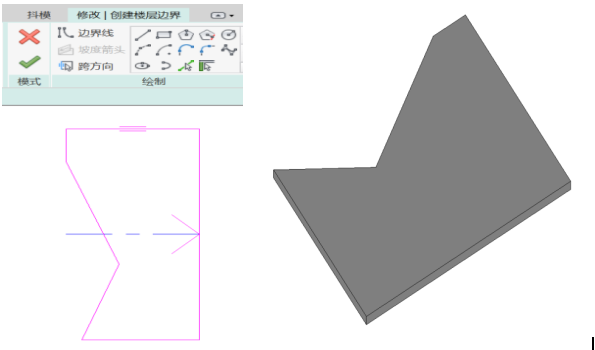

修改楼板轮廓，确保其形成一个闭合的区间，点击生成楼板。

2.基于楼板生成体量面

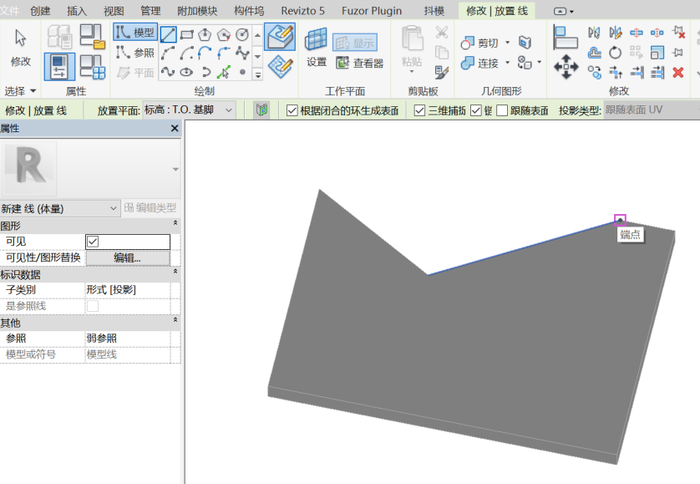

在三维中新建内建体量，点击模型线菜单栏里面的（点）图标进行点创建，勾选下方（根据闭合的环生成表面）、（三维捕捉），沿着楼板外侧的一面进行描点，生成体量面。

3.生成复杂边坡体量模型

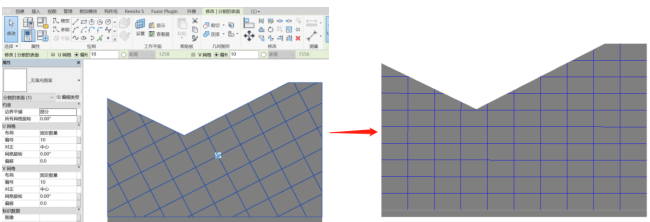

创建好体量面后选择划分网格，针对复杂边坡网格往往是旋转的，此时需将其旋转到合适角度。

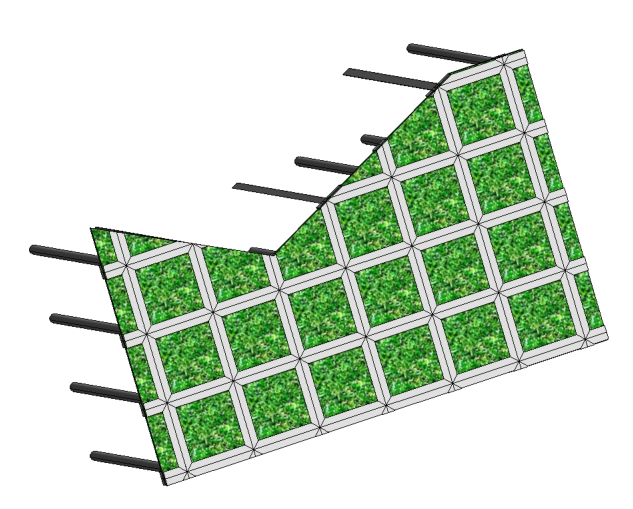

采用常规边坡同样的方法完成嵌板填充，完成复杂边坡体量模型创建，完成后删除辅助建模的楼板即可，如下图所示。
