Civil3D作为一款针对市政规划领域的BIM软件，具备较强的曲面建模能力。针对大型场区边坡工程，为了评估原始场地与设计边坡的土方挖填工作量，需要依据原始地形并结合边坡初步设计方案完成边坡模型的创建，接下来将提供一个基于Civil3D快速创建上帝边坡BIM模型的方法。

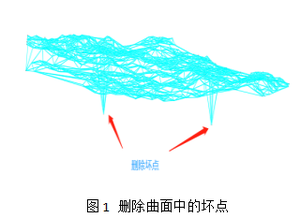

首先优化原始地形图纸，确保图纸中的等高线与高程点能够被完全识别。在Civil3D中新建一个曲面（命名为原始地形曲面），在曲面定义中依次添加等高线、高程点数据，完成曲面创建后进入对象查看器，检查曲面是否有坏点，若存在则对曲面进行编辑删除损坏的点。目前生成的曲面三角面片较多，可以对其进行简化以提高后续操作的流畅度，同样在曲面编辑面板中选择简化曲面进行相应优化工作。

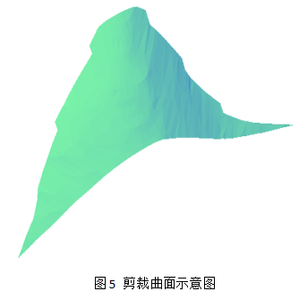

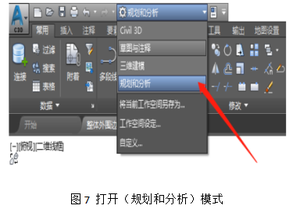

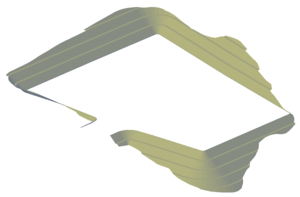

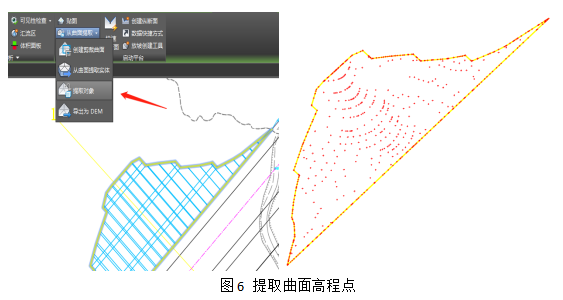

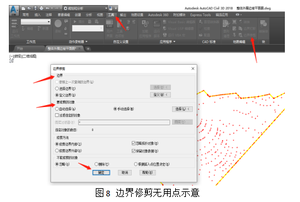

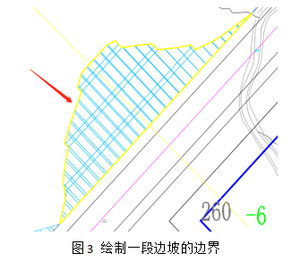

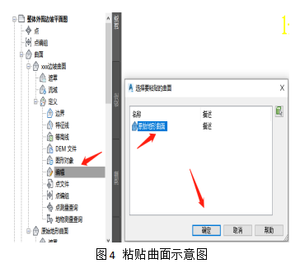

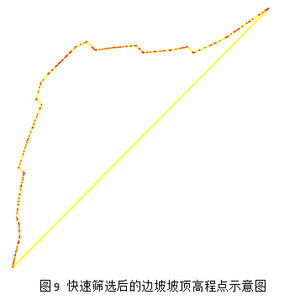

   完成原始曲面的创建工作后，使用多段线命令绘制一段边坡的边界如图3所示，完成后新建一个曲面（xxx边坡曲面），在曲面定义中选择编辑曲面，右击后选择粘贴曲面选择（原始地形曲面）即可将原始地形曲面的数据复制到新的曲面中如图4所示。选择边坡曲面中的边界，提取上述绘制的边坡多段线完成边坡曲面的剪裁如图5所示。提取剪裁曲面中的高程点，选择提取曲面对象—点，如图6所示。针对提取出的高程点我们仅需要边坡坡顶线上的点，其它的点为无用点，此时需要删除，若采取常规方法手动依次删除非常耗时，这里提供一个便捷方法。打开软件中的（规划与分析）模式，如图7所示。打开工具选项板中的（边界修剪），先选择边坡边界对应的（多段线），然后鼠标框选所有的点，点击确定完成边界内部点的快速删除，如图8所示。删除内部点后还需要删除坡底线上的高程点，此部分点也是不需要的，完成后返回Civil3D模式，此时的点分布如图9所示。

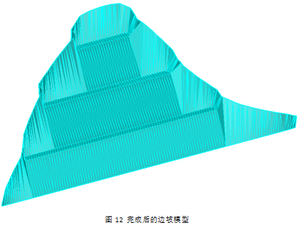

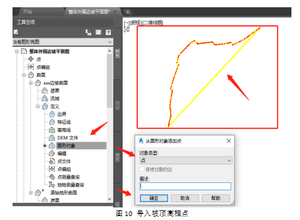

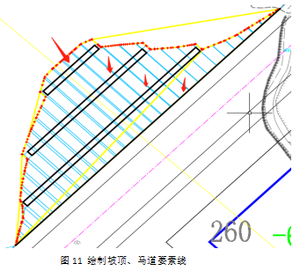

选择边坡曲面后在（定义）中选择添加点，框选坡顶高程点完成点的导入，如图10所示。下面依据边坡设计方案对坡底、马道进行高程布点，这里采取添加要素线的方法，根据每一层的渐变高程绘制要素线，如图11所示。选中边坡曲面添加要素线完成边坡模型的创建，完成后的边坡如图12所示。

通过本方法，可以快速完成复杂边坡模型的快速创建，具备适用性广，建模精准的特点，可为边坡设计人员进行土方挖填工程量评估以及后续边坡深化设计提供较好的可视化分析应用效果。
