智慧应用篇|自动化监测在基坑施工工程中的应用

1. 行业背景

    随着城市化加速与建设规模扩大，基坑工程因深度和复杂性提升，对监测提出了更高标准，强调高精度与实时预警。传统监测方法因数据不全、响应迟缓、精度不足而难以满足现代需求。

物联网、云计算等技术的飞跃以及监测设备的持续创新，为基坑监测引入了自动化、智能化的解决方案。这些技术通过无线传感器网络和云平台，实现了监测数据的即时收集、高效传输与精准分析，结合高精度设备，显著提升了监测的精度、效率和实时性，完美契合了行业对现代化监测的迫切期望。

2. 监测目的和必要性

实施基坑自动化监测的目的和必要性主要体现在以下几个方面：

• 提高监测精度：自动化监测设备通常采用高精度传感器对基坑现场的各种参数（如变形、沉降、地下水位、土体应力和温度等）进行实时采集，能够大大提高了监测数据的准确性，同时并能避免人为操作带来的误差。

• 确保施工安全：基坑工程是土木工程中风险较高的部分，涉及开挖、支护等多个复杂环节。自动化监测能够实时监测基坑的变形（如水平位移、垂直位移）、支撑结构应力、地下水位变化、土压力分布等关键参数，及时发现异常并预警，从而有效预防坍塌、渗漏等安全事故的发生。

• 实现数据可视化与智能化管理：自动化监测平台能够通过数据可视化界面直观地展示监测数据的变化走势，辅助管理人员快速掌握基坑现场的状态。同时，结合大数据分析和人工智能技术，可以对监测数据进行深度挖掘，预测基坑未来的变形趋势，为决策提供科学依据。

• 便于资料保存与追溯：自动化监测过程中产生的所有数据都会被系统自动记录并存储，方便后续查阅和追溯。这对于工程验收、质量评估以及事故调查等工作具有重要意义。

3. 自动化监测系统

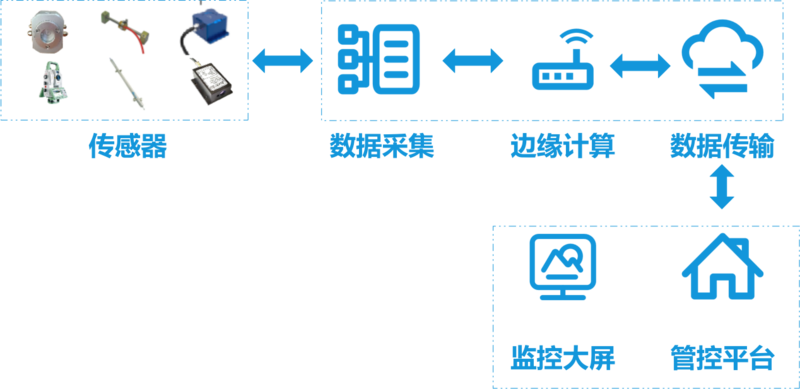

基坑自动化监测系统主要由传感器部分、数据采集系统、边缘计算网关、数据传输系统、监测管理系统和监测大屏等部分组成。其中：

    01、传感器部分：系统的“感知层”，由高精度、高灵敏度的传感器组成，能够实时采集基坑工程的各项物理参数，如位移、沉降、应力、水位等，为监测提供原始数据。

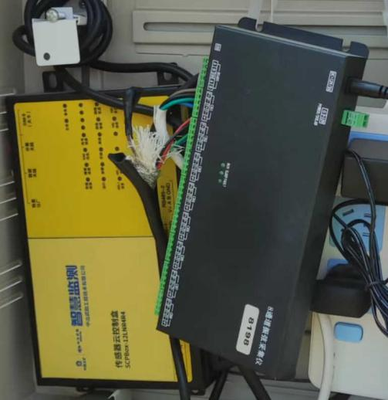

    02、数据采集系统：数据采集单元负责从传感器收集数据，通常包括数据记录器和处理模块，能够将传感器的输出转换成电子信号并进行初步处理。

    03、边缘计算网关：边缘计算网关集成数据处理能力，可以在数据上传之前进行预处理、筛选和分析，减少数据传输量和响应时间。

    04、数据传输系统：数据传输单元通过有线或无线方式（如GPRS、Wi-Fi、蓝牙、光纤等）将数据从现场发送到远程监测中心或云平台，确保数据的实时性和可达性。

    05、监测管理平台：平台集成数据展示、分析和预警等功能。通过对采集到的数据进行综合分析，监测管理系统能够实时展示基坑状态，提供预警信息，并为工程决策提供科学依据。

    06、监测大屏：作为系统的可视化展示界面，能够直观展示基坑的各项监测数据和状态信息，并支持多类数据图表和三维模型展示，为监测人员提供清晰、直观的视觉效果。

4. 监测项目及布点要求

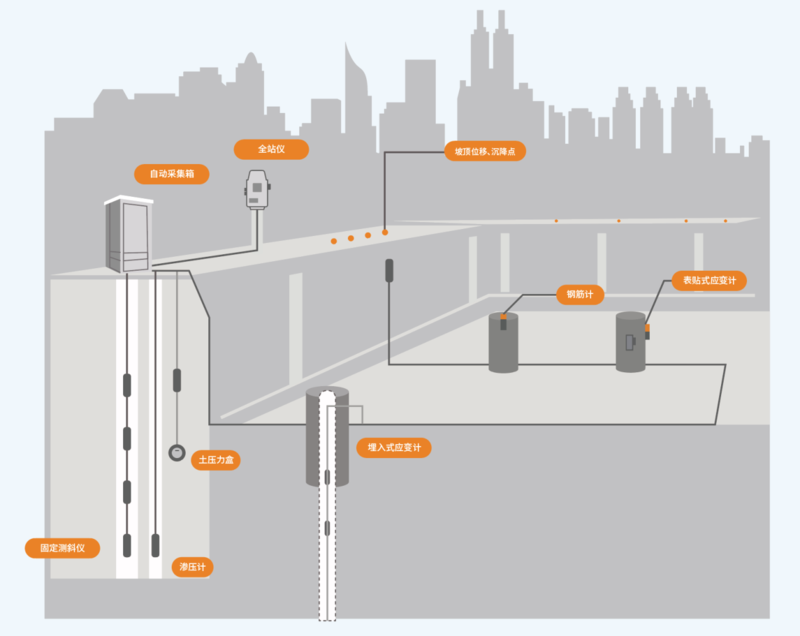

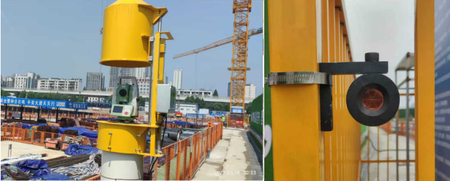

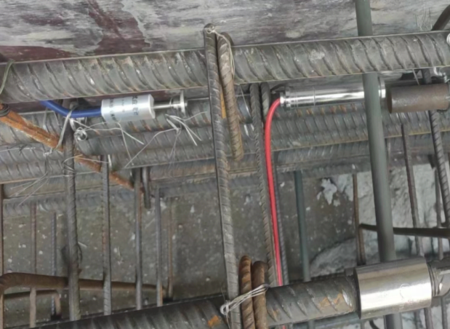

基坑自动化监测的项目主要包括水平位移监测、竖向位移监测、深层水平位移、支撑轴力、地下水位、建筑物裂缝及倾斜监测等。

      在布设基坑自动化监测点位时，监测点应分布均匀，覆盖面积大，特别是在基坑周边、内部受力变形大的代表性部位及周边重点监护部位，监测点应适当加密。在布设过程中，还需考虑基坑周边环境的复杂性，如道路、高层建筑、地下管线等，以避免对周边环境造成不必要的影响。同时，监测点的数量应以满足监控要求为准，避免过多或过少，以确保监测数据的全面性和准确性。

5. 基坑自动化监测产品介绍

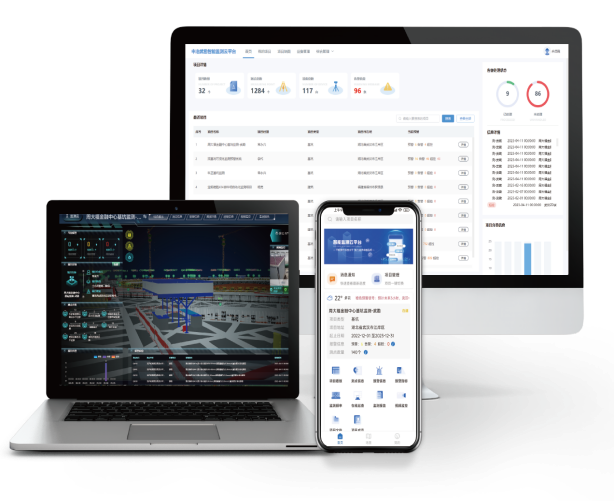

        中冶武勘基坑监测云平台，构建于先进且成熟的工业互联网框架之上，深度融合智能传感器、GIS地理信息、BIM建筑信息模型及大数据技术，为基坑施工提供全方位、高精度的实时监测系统。该系统专注于支护结构稳定性、周边土体及邻近建筑安全、坑内支撑应力变化、塔吊基座稳定性等关键环节的监控，通过二三维可视化融合分析，自动生成详尽报告并即时交付，同时辅以多渠道、灵活高效的预警机制，确保项目安全信息的即时洞察与应对。

5.1 产品特点

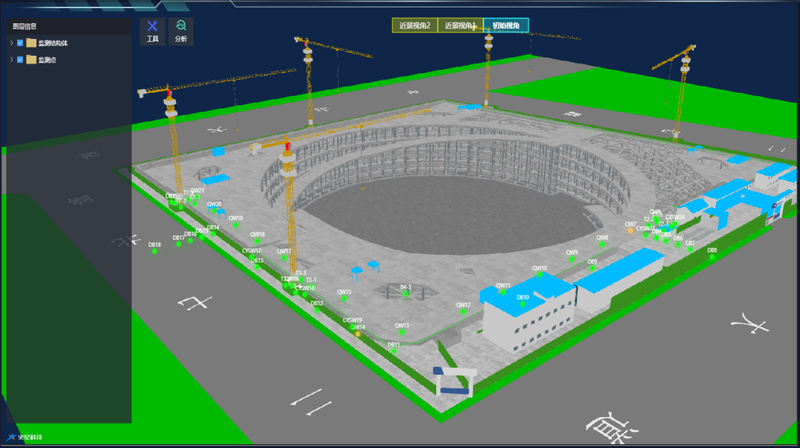

1）BIM模型三维动态展示：支持基坑BIM模型的多层次、动态化展示，提供沉浸式的现场预览与分析。

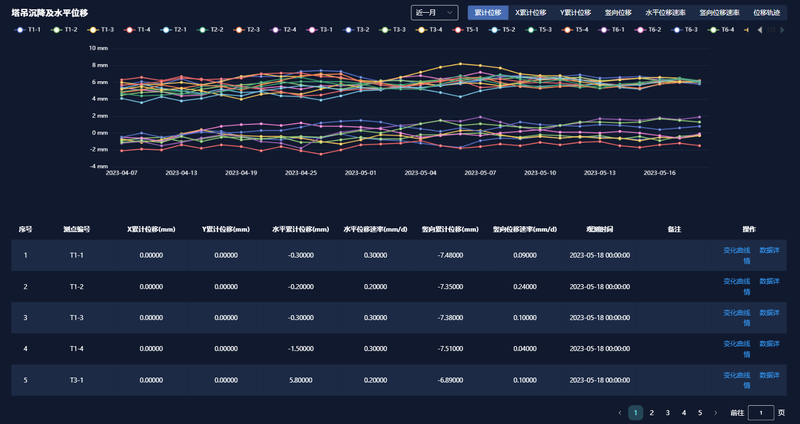

2）实时数据监控与可视化：系统不间断地捕捉基坑状态变化，即时记录并直观展示，确保施工安全的即时响应。

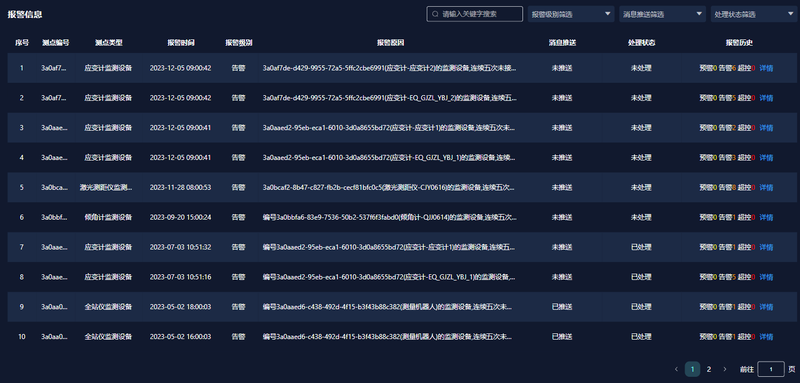

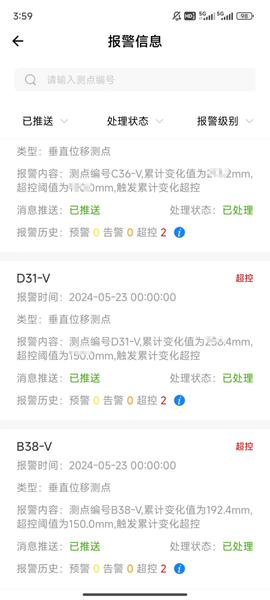

3）多渠道预警系统：集成短信、APP推送、微信公众号及邮件等多元化预警渠道，确保报警信息无遗漏，迅速响应安全隐患。

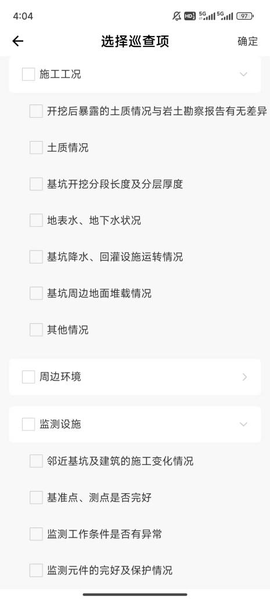

4）移动端高效巡查与反馈：移动端APP灵活配置巡查任务，支持现场快速巡查、异常上报及即时照片拍摄，提升现场管理效率。

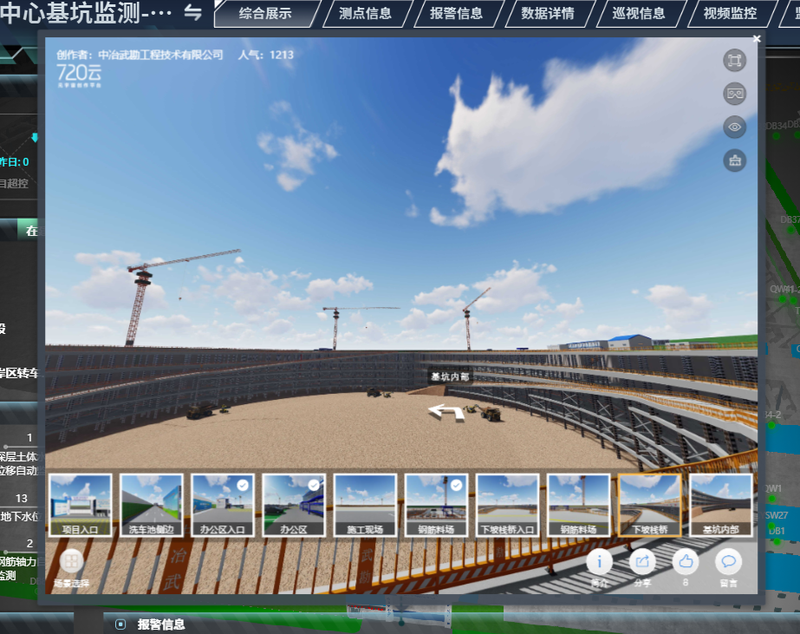

5）360°全景影像嵌入：直观呈现现场全貌，帮助用户快速掌握现场情况，提升决策效率。

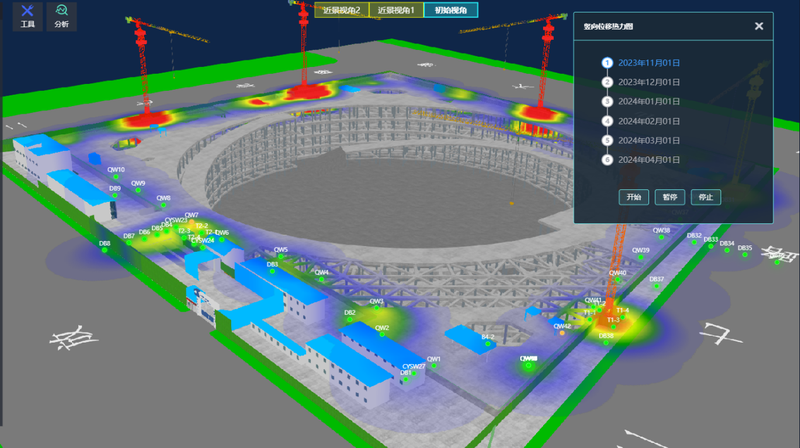

6）沉降热力图时序分析：运用热力图技术，直观展现基坑沉降趋势与分布，为风险评估提供科学依据。

7）水平位移动态箭头图：通过箭头图直观表示水平位移量，颜色动态变化反映安全状态（绿-正常，黄-预警，橙-告警，红-超控），增强风险感知能力。

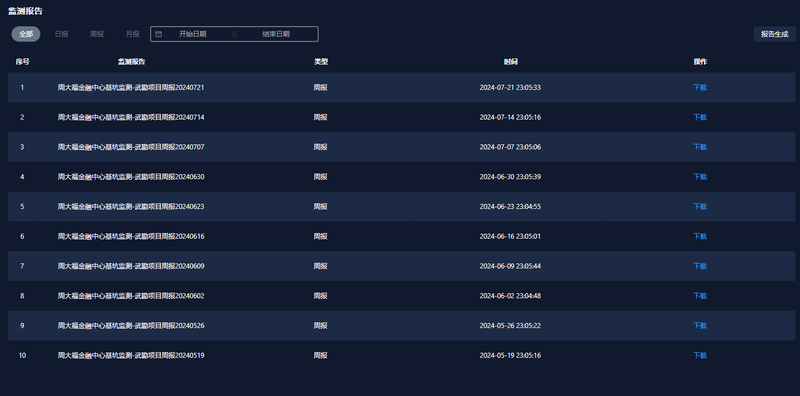

8）自动化报告生成与交付：系统智能整合、分析监测数据，自动生成包含详尽表格与指标曲线图的规范报告，提升项目管理效率与专业度。

5.2 产品应用案例

    目前，中冶武勘基坑监测云平台已在湖北多个基坑项目中得到了实践应用，并得到了客户的广泛好评。

6. 总结

       在追求高效与精准管理的时代，自动化监测系统无疑成为了众多行业转型升级的关键驱动力。诚然，尽管其具备数据实时采集、智能预警、以及高效数据处理等显著优势，高昂的实施成本一直是制约其广泛普及的一大瓶颈。我单位深知这一挑战，因此，我们致力于技术创新与成本优化，从源头出发，深入探索传感器技术的革新，力求在保证数据精度与稳定性的同时，降低硬件成本，助力客户实现智能化升级，提升运营效率与管理水平。
